Plaats van herkomstChina
-
MerknaamHOWOSTAR
-
ModelnummerHOWO Transmissie Assy HW19712
-
Min. bestelaantal1
-
Verpakking DetailsHouten kratten

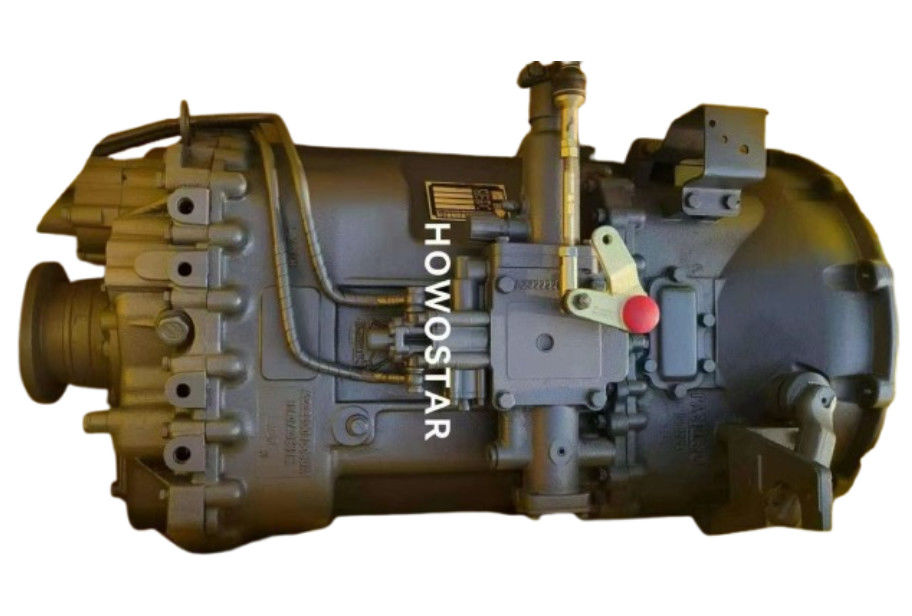

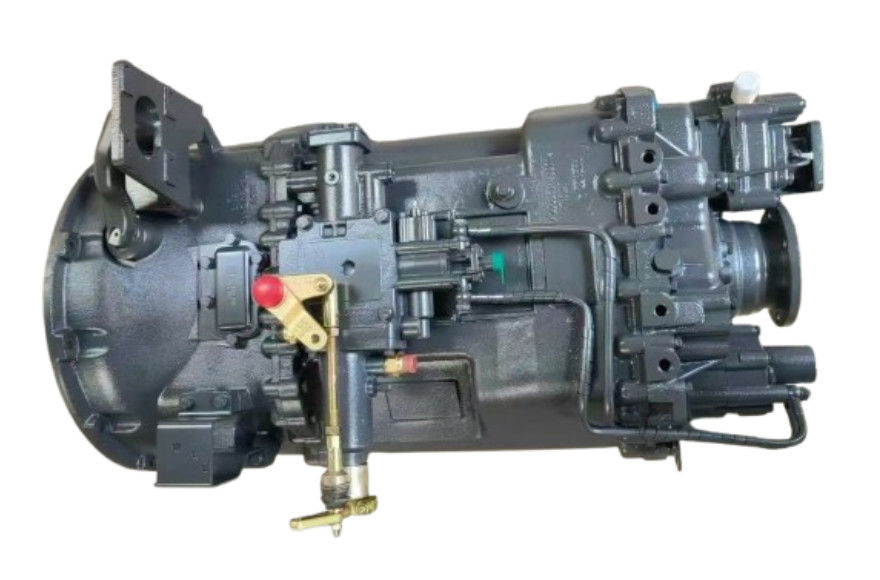

HOWO Transmissie Assy HW19712
Functies en toepassingen van de transmissieassemblage HW19712
De versnellingsbak HW19712 is een handgeschakelde versnellingsbak met 12 versnellingen, ontwikkeld door China National Heavy Duty Truck Group (CNHTC).het aanbieden van geoptimaliseerde stroomleveringDe belangrijkste functies en toepassingen zijn als volgt:
1. Multi-versnellingsconfiguratie voor adaptieve vermogenstransmissie
• 12 versnellingen naar voren + 2 versnellingen naar achteren: De HW19712 biedt 12 versnellingen naar voren en 2 versnellingen naar achteren, waardoor het koppel en de snelheid nauwkeurig kunnen worden aangepast voor zware lasten, steile hellingen en cruises op de snelweg.
• Voorbeeld: lagere versnellingen (1°6) leveren een hoog koppel voor offroad- of bouwgebruik, terwijl hogere versnellingen (7°12) het brandstofverbruik tijdens het wegvervoer verbeteren.
• Maximum inlaatmoment: werkt tot 1900 N·m (2100 N·m voor HW19712C/CL-varianten), waardoor de betrouwbaarheid onder extreme belastingen wordt gewaarborgd.
2Robuuste constructie voor zwaar gebruik
• Tweesafdeling: bestaat uit een hoofdbox (6 versnellingen naar voren) en een hulpbox (2 versnellingen), die samen 12 versnellingen naar voren vormen.
• Dual Countershaft Mechanism: De hoofddoos maakt gebruik van twee tegenassen die 180° uit elkaar liggen, waardoor de koppelbelasting per as wordt verminderd en de aslengte tot een minimum wordt beperkt.
• Planetaire versnellingsbak vermindering: De hulpbox heeft een planetaire versnellingsbak voor een hoge koppeloverbrenging, compact ontwerp en langere levensduur.
3Geavanceerde versnellingsmechanismen
• Slijdende schuif synchronisatie: schakels worden uitgevoerd via schuif schuif met 35° conische hoeken, waardoor automatische centrering en synchronisatie tijdens het inzetten mogelijk is.
• Handmatige hoofddoos + pneumatische hulpdoos: de hoofddoos wordt handmatig verplaatst, terwijl de hulpdoos gebruikmaakt van pneumatische bediening voor naadloze schakeling tussen hoog en laag bereik.
4Verdeling van de belasting en vermindering van de spanningen
• Drijvende hoofdas: De hoofdas werkt in een drijvende toestand en verdeelt de radiale krachten gelijkmatig, waarbij de traditionele naaldlagers worden weggelaten, waardoor slijtage wordt verminderd en de betrouwbaarheid wordt verbeterd.
• Geoptimaliseerde versnellingsraam: "Tandverdeling" zorgt voor een goede versnellingsbinding, waardoor geluid en trillingen tot een minimum worden beperkt.
5Efficiënt smeersysteem
• Geforceerd + Splash-smeermiddel: Combineert een pomp met een hoge stroom voor gedwongen smeer van kritieke onderdelen (bijv. synchronisatoren, lagers) met splash-smeermiddel voor tandwielen.
• Geïntegreerd oliefilter: behoudt de zuiverheid van de olie en verlengt de levensduur van de transmissie.
6. Compatibiliteit met de Power Take-Off (PTO)
• Achterste PTO-integratie: Ondersteunt optionele PTO's (bijv. HW50, HW70) voor hulpmiddelen (bijv. hydraulische pompen, kranen), met gedwongen smering waardoor extra olie niet nodig is.
7. Lichte en compacte vormgeving
• Aluminiumlegeringsoptie: de optionele aluminium behuizing vermindert het gewicht met maximaal 15% in vergelijking met staal, waardoor het brandstofverbruik en de laadcapaciteit worden verbeterd.
Belangrijkste specificaties voor transmissieassemblage HW19712
Parameter Detail
Model HW19712 (standaard), HW19712C/CL (hoge koppel)
Versnellingsconfiguratie 12F + 2R
Maximum inlaatkoppel 1900 N·m (standaard), 2100 N·m (C/CL)
Nominale snelheid 2600 t/min
Gewicht 357 kg (standaard), 392 kg (C/CL)
Oliecapaciteit 13 ∼ 14,5 L
Totale lengte 915 mm
Hoofddrijfsverhouding 11.8 (Standaard), 15.01 (Alternatief)
Industriële toepassingen
• Logistiek en vervoer: vrachtwagens voor lange afstanden profiteren van het 12-versnellingsbereik en het brandstofverbruik.
• Constructie en mijnbouw: Dumptrucks en graafmachines leveren een hoog koppel en duurzaamheid op ruw terrein.
• Gespecialiseerde voertuigen: brandweervoertuigen, cementmixers en militaire voertuigen maken gebruik van PTO-compatibiliteit voor hulpsystemen.
De versnellingsbak HW19712 onderscheidt zich door haar aanpassingsvermogen voor meerdere versnellingen, robuuste constructie en efficiënte smeermethode, waardoor zij een hoeksteen vormt van de techniek voor zware bedrijfsvoertuigen.De compatibiliteit met PTO's en optionele aluminium behuizing verbetert zijn veelzijdigheid in verschillende industrieën.
